Bima ya kutudila tubi

Bo ke sadilaka bima ya ke simbaka tubi yina kele ti bansinga na ba système ya tubi kisika a .nsinga ya mekanikake zolaka mingi kuluta kusala soudure, mingi-mingi na banzila ya fioti-ya kukangama, na ba-connexion ya bisadilu, na ba-branche ya utilité, na ba-point ya drain mpi ya vent, mpi na ba-assemblée ya mbote ya kutanina-. Sambu na bima ya bibende ya bo me sala na bibende, fondasio ya specification ya bantu yonso ke sadilaka kele .ASME B16.11, ye nsuka za nsinga zina muna .NPT, BSPT, to BSPP, mingi-mingi kufika1/8" tii na 4"na ba classes ya pression neti .Kitini ya 2000, 3000, mpi 6000.

E nlele mia nsinga wa nsinga ke mifwete sumbwa ko mu kuma kia mpila ina kaka. Mambu tatu yina ke twadisaka kundima kele .mutindu ya nsinga, classe ya pression, mpidinagrade ya bima.

Mutindu ya nsingafwete wakana ti dessin ya projet mpi zandu ya kubaka:

• NPTke sadilamaka mingi na Amerika ya Nordi yina ke salaka mafuta, gaz mpi bisalu ya nene.
• BSPTkele mpi nsinga ya fioti-fioti mpi bo ke sadilaka yo mingi na bazandu mingi yina bo ke tekaka bima na bansi ya nkaka.
• BSPPkele nsinga ya ke talana ti yo mpi yo ke lombaka mingi-mingi rondelle ya kukanga, garniture, to ngidika ya O-ring na kisika ya kukangama kaka na nsinga.

Kilasi ya pressionfwete fwanana ti mambu ya bo me sala na nzila:

• Nzo-nkanda ya 2000
• Kitini ya 3000
• Kitini 6000

Mambu ya kuponabo ke ponaka yo mbala mingi na kutadila mutindu ya kisalu:

• ASTM A105sambu na kisalu ya bibende ya carbone
• ASTM A350 LF2sambu na kisalu ya tiya ya fioti-
• ASTM A182 F304 / F316sambu na kisalu ya kukonda kubeba-
• ASTM A182 F11 / F22 / F91sambu na ba système ya alliage ya tiya ya kutombula-

Sambu na basumbi yina ke sosaTablo ya nene ya bima ya ke simbaka tubi, mambu ya mfunu ya lutiti kele ve mesa ya mutindu ya catalogue-ya kele ti ba nimero ya bo me kotisa. E mpila ya sadilwa i ya songa e .ndonga ya kuponampi tendula nde kati-kati ya sikisiki-tii -nsuka mpi geometrie ya nsinga me ndimama na ntwala ya .ASME B16.11na norme ya nsinga yina bo me tubila.

Sambu na nene ya sikisiki, devis to mvutukulu ya dessin fwete ndimisa:

• mutindu ya kufwana
• nene ya zina
• classe ya pression
• nsiku ya nsinga
• grade ya bima

A couplage ya tiyokele mosi ya bima ya bo me sala na nsadisa ya forgé yina bo ke lombaka mingi na ba tuyau ya fioti ya -bore. Bo ke sadilaka yo sambu na kuvukisa bansuka zole ya tiyo yina kele ti bansinga na nzila ya kusungama mpi bo ke monaka yo mbala mingi na ba système ya utilité, na balutangu ya bisadilu, na ba paquet ya ski, mpi na kisalu ya kuyidika bima.

Na kutadila mutindu ya kusumba bima, mambu ya mfunu ya bo fwete tala sambu na couplage ya tubi yina kele ti bansinga kele:

• nsiku ya nsinga: NPT, BSPT, to BSPP
• classe ya pression: 3000 to 6000 kele mingi sambu na kisalu ya fioti-bore
• grade ya bima: A105, LF2, F304, F316, mpi buna na buna.
• mbote ya masini: profil ya nsinga ya bunkete mpi kundima ya jauge ya mbote
• kulandila: marking na MTR me vukana na nimero ya tiya .

Kuvukisa tiyo yina kele ti bansinga ke wakana pete, kansi kana mutindu ya nsinga kele ve mbote, kitini yango ke kumaka diaka ve mfunu na kisika yina bo ke salaka yo. Kikuma yina, bakomande ya kuvukisa fwete sonikama ntangu yonso na mutindu ya PO ya mvimba, mu mbandu:

Mbandu:

ASME B16.11, nsinga ya kukangama ya mvimba, 1 in, NPT, Kitini ya 3000, ASTM A105, Ntalu ___

1/2 inch ya nsinga ya tiyokele mosi ya nene ya bo ke yidikaka diaka mbala mingi na ba tuyau ya fioti- sambu yo ke vandaka kibeni na kisika yina kukonda mpasi ya kutula yo kele mfunu, kansi kukonda kukangama yina ke katukaka na mutindu ya mbote ve ya kutwadisa bansinga ke vandaka kaka mingi. Na bisalu ya kyeleka, nene yai kesadilamaka mingi sambu na banzila ya kukanga bisadilu, bamanifold ya manomètre, banzila ya kukangama ya bavalve ya misisa, bisika ya kubasisa masa mpi ya kukatula masa, banzila ya kubaka bifwanisu, banzila ya kuyobisa bima ya kekangaka, balutangu ya dose ya bima ya kimunganga, mpi banzila ya kukangama ya bisadilu ya skid ya ngolo.

Samu na ba ekipe ya kusumba bima, yayi kele ve kima ya "fioti mpe ya pete". Mbala mingi yau kele mosi ya nene ya kuluta pete na kumona mpamba mpi mosi ya nswalu ya kusala bampasi ya bilanga kana mutindu ya nsinga, kisalu ya masini, to kupona ya kitini kele mbi. Kufwana ya 1/2 ya inch lenda monana mbote na meso, kansi kana .mudindu ya nsinga, conique, pitch, nsuka ya creste, to chamfer ya kukotilake twadisama ko una ufwene, e mpasi za instalação zimonekanga vana vau.

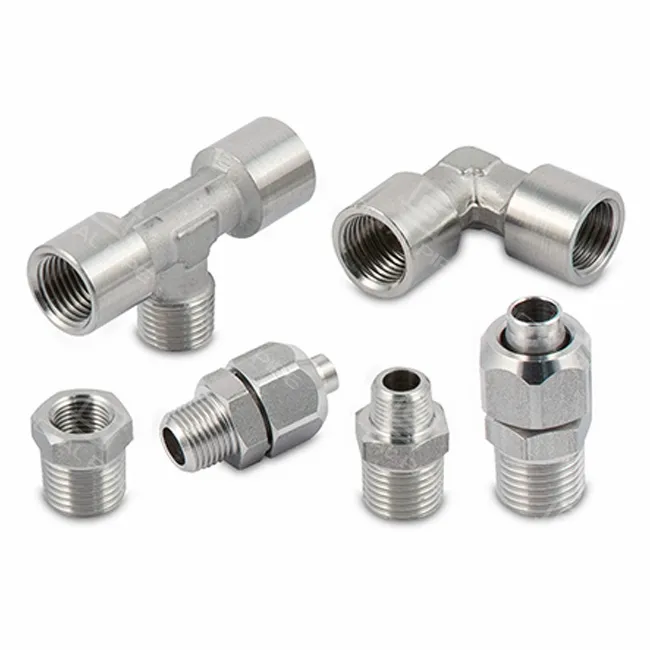

Ya ke monanaka mingi1/2 inch ya nsinga ya tiyokuvanda ti:

• kuvukisa- nguizani ya kusungama na kati ya bansuka zole ya tubi ya nsinga
• coude- nsoba ya nzila na nzila ya tubi ya fioti

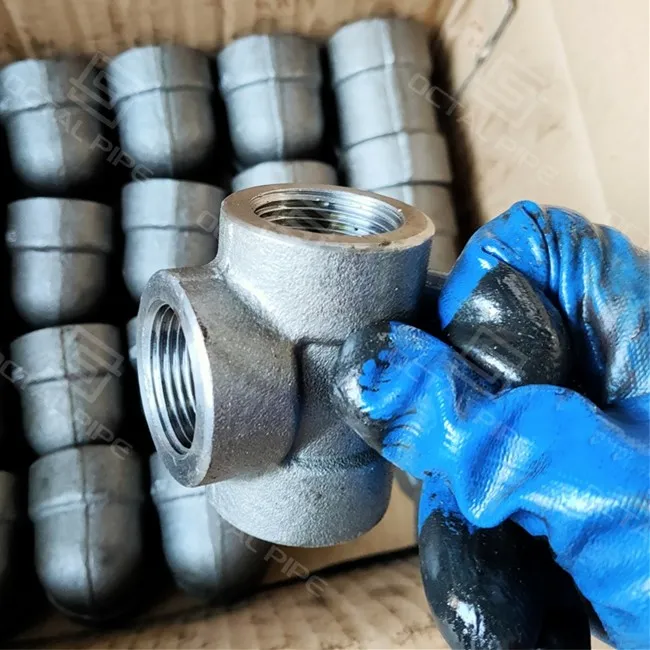

• tee- filiale ya kubasisa ba jauge, ba valve, mpi ba utilité ke katulaka -
• union- nzila ya kukatula sambu na kisalu ya kuyidika-kuvukana ya mbote
• kukotisa- kukanga bisika ya kukangula yina bo me sadila ve
• mpu- nsuka ya kukangama sambu na ba nzila ya nganda
• dibele- kitini ya nsinga ya nkufi ya ke vukisa bima to bavalve
• nsinga- kubasika ya filiale katuka na ntu ya nene tii na nzila ya fioti- ya bo me sala ti bansinga

1 inch ya nsinga ya tiyobo ke sadilaka yo mingi na banzila ya fioti ya kisalu, na ba ski ya kimunganga, na ba système ya mupepe ya bo me fiotuna, na ba boucle ya kuyobisa masa, mpi na ba connexion ya balutangu ya bo lenda katula kisika yina nzila ya kusala maintenance kele mfunu. Mbala mingi, nene yai kele kisika yina bantu yina kesumbaka bima keyantikaka kufwanisa ve kaka mitindu ya kufwana, kansi mpi .Kitini ya 3000 ti Kitini ya 6000, kibende ya carbone ti kibende ya ke bwaka ve matadi, mpi NPT ti BSPT/BSPP ., sambu ntangu yai, kufwanana kele ti bupusi ya ngolo na kutula ntima na kukanga, na kukangama ya balutangu, mpi na kusadila na ntangu ya nda-.

Na kutadila mutindu ya kusumba bima, .1 inch ya nsinga ya tiyoke difwete lomba ko nze nsunzula yakete ya lekwa ya stoki. PO ya ngolo fwete tendula .ASME B16.11, mutindu ya kufwana, nene ya 1 inch, norme ya nsinga, classe ya pression, grade ya bima, mpi mambu ya bo ke lombaka sambu na kutala/kusonika mikanda. Na kusalaka, bampasi ya kuluta mingi na nene yai kele .kukonda kuwakana ya nsinga, kukangama na ntwala na ntangu ya kuvukisa, mpi kukonda ngolo ya kulandila mambu, yo yina mbala mingi bantu yina kesumbaka bima ketulaka dikebi mingi na .kuzikisa, kutula kidimbu, mpi kutula MTR na ndongana ntwala ya kutinda yo.

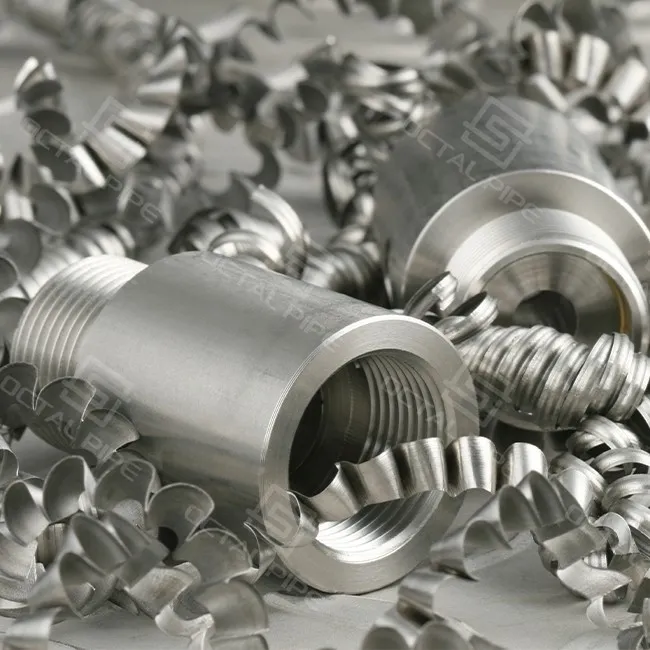

Ba nsinga ya nsinga sambu na kisalu ya pression ke basikaka mingi-mingi katuka na .bima ya mpamba, na nima bo ke sadilaka yo na masini mpi bo ke sadilaka yo na tiya na kutadila kiteso ya bima yina bo ke sadilaka. Nzila yai kele mfunu sambu kisalu ya nsuka ya kufwana ke tadila mambu mingi kuluta nene ya bo ke bingaka nominal. Yo ke tadila:

• kwikama ya nsinga
• kukangama
• nene ya mapeka
• kulandana
• ndilu ya bupusi ya ke sobaka ve

Sambu na kutala, ba komande ya ntalu ya zulu - fwete vanda ti:

• kuzikisa jauge ya nsingasambu na TNP/BSP
• kutala nenena mambu ya mfunu
• kutula bidimbusambu na nene, grade, classe, mpi nimero ya tiya
• MTR / rapore ya kumeka ya mulangi
• MT / PTkana yo kele mfunu
• kumeka ya masa to ya mupepekana bo me songa yo na PO to na projet spec

Nsinga ya tiyo yina kele ti bansinga kele kima yina bo me sala na forge to na masini yina kele ti bansinga ya tiyo ya kati to ya nganda yina bo ke sadilaka sambu na kuvukisa tiyo, bavalve, bisadilu, to bisika yina bafiliale ke basikaka kukonda kusoda. Na ba système ya bibende ya bo me sala na forge, bo ke salaka mingi-mingi bima yina kele ti bansinga sambu na .ASME B16.11mpi bo ke pesaka yo na mitindu ya kuwakana bonso .NPT, BSPT, mpi BSPP.

Bo ke sadilaka yo mingi-mingi kana kisalu kele na mfunu ya:

• lukutakanu ya nswalu
• kuyingisa ya pete
• kisalu ya tiya fioti na kisika
• Kutula ya fioti -
• kubongisa-ba nzila ya mbote ya tubi

Na bisalu ya kyeleka, bima ya bo ketulaka na bansinga kevandaka mingi na .banzila ya bisadilu, ba nzila ya filiale ya volime ya fioti-, bisadilu ya mfunu, ba drain, ba nzila ya kukatula masa, mpi bima ya bo me tula na zulu ya skid-kisika yina kuvukisa nswalu mpi kukatula yo kele mfunu.

Kifu ya nene ya bima yina kele ti bansinga kele nde .mbutu ya kukanga ke tadilaka mingi mutindu ya mbote ya nsinga, mutindu ya mbote ya kuvukisa bima, mpi mutindu ya mbote ya kukanga .. Kana nsiku ya nsinga ya mbi me lombama, nguizani lenda monana mbote na nene kansi yo lenda lemba ve na ntangu ya fit-up to kubasika na ntangu ya kisalu.

Bigonsa ya mingi kele:

• NPT ye BSP ke zifwanana ko
• nsinga ya kubeba na ntangu ya kunata to kutula
• kupona ya mbi ya klase ya pression
• metode ya kukanga ya kufwana ve na ba système ya nsinga ya parallèle
• kuluta-kukangama ngolo yina ke bebisa nsinga
• Mikanda ya QA ya kukonda ngolo yina ke salaka nde bo ndima ve

Yo ke tendula ve nde bima yina bo me tula na nsinga kele ve ya kutudila ntima. Yo ke tendula nde bo ke lombaka .disipline ya mbotekuluta mutindu basumbi mingi keyindulaka.

Ve kibeni. Na bikalulu ya kusosa ya industrie,fondasio ya tubi ya nsingakele ngogo mosi ya nene mpi ya sikisiki ve. Yo lenda tadila .fondasio ya kutula, kima ya ke simbaka, bima ya mutindu ya bride ya ntoto-, bima ya mwinda/balupangu, to kima ya nkaka ya bo me sala ti bansinga, ntangu akukangama ya nsingana kusumba ba tuyau ke tendula mbala mingi kima mosi ya kele ti pression- yina bo me sala na kulanda nsiku mosi ya bo me tubilaka sambu na ba tuyau bonso .ASME B16.11. Na kutuba ya nkaka, fondasio ya tiyo yina kele ti bansinga lenda vanda kima mosi ya mekanika to kima mosi ya ngolo, kansi kima mosi ya ke simbaka tiyo yina kele ti bansinga kele kitini ya .ndilu ya bupusimpi yo fwete ponama ti luyalu ya teknike ya kuluta ngolo.

Luswaswanu yina kele mfunu na kusumba bima sambu mutindu ya kusumba bima kele ya kuswaswana mpenza. Ya kielekansinga ya kutulafwete lombama namutindu ya kufwana, nene ya bo me pesa, norme ya nsinga (NPT / BSPT / BSPP), kiteso ya mpasi (2000 / 3000 / 6000), kiteso ya bima, mpi mambu yina bo ke lombaka sambu na kutala / mikanda. Ngogo ya kusosa ya mpamba-mpamba bonsofondasio ya tubi ya nsingake zabisaka ve muntu yina ke tekaka bima kana kima yango kele .couplage, coude, tee, union, prise, casquette, to threadolet, mpi yo ke tuba ve ata kima mosi sambu na klase, metode ya kutula kashe, to mutindu ya kulandila mambu. Na kusalaka, bangogo ya mutindu yina ya kukonda pwelele kele mosi na kati ya mitindu ya nswalu ya kusala bifu ya kuvutukila bangogo, ya kukonda kuwakana ya bansinga, to ya kubaka retard.

Sambu na ba système ya tuyau, kima yango fwete wakana ti .pression ya kisalu, metode ya kukanga, mpi norme ya kutula, ke mpila ya mona kaka ko. "Base" ya mutindu ya lusadisu- lenda vanda kaka na mfunu ya kufwanana ya nene mpi ya kuzaba bima ya mfunu, kansi kufwanana ya nsinga fwete lungisa mpi .nsinga ya sikisiki, noti ya klase, mbote ya kisalu, kutula bidimbu, mpi mutindu ya kulandila MTR. Kana nsiku ya kieleka ya kisalu kele ya kutula tubi ya bisalu, kusadila "base ya tubi ya nsinga" bonso ngogo ya RFQ kele ya kukonda ngolo mingi; nzila ya kuluta mbote kele ya kusonika kitini yina bonso ya mbote .kukangama ya nsingantendula.

Mulongo ya ngolo ya RFQ fwete vanda ti mambu ya kufwana sambu na kubuya kukonda kuwakana ya nsinga to ya klase. Mutindu mosi ya mbote kele:

ASME B16.11 + mutindu ya kufwanana/mutindu + nene + norme ya nsinga + ndonga ya ngolo + ndonga ya bima + kutadila/nsiku ya bo ke lombaka + ntalu

Mbandu 1
ASME B16.11, coude ya nsinga ya 90 degrés, 1/2 in, NPT, Kitini ya 3000, ASTM A105, MTR ya bo ke lombaka, Ntalu ___

Mbandu 2
ASME B16.11, nsinga ya kukangama ya mvimba, 1 in, BSPT, Classe 6000, ASTM A182 F316, MT + MTR ya bo ke lombaka, ntalu ___

Mbandu 3
ASME B16.11, tee ya kufwanana ti bansinga, 3/4 na kati, NPT, Kitini ya 3000, ASTM A350 LF2 CL1, kisalu ya tiya fioti, Ntalu ___

Sambu na bakomande ya kisalu, kuyika mbandu ya kufwana ya sikisiki mpi kiteso ya kutala kesadisaka na kufyotuna bansoba ya bo kelombaka na badevis, kukonda kuwakana ya kubaka, mpi retard ya kutula bima.

Solula sesepi

FAQ



01.Adieyi difwete sikidiswa e nsinga mia nsinga wa nsinga muna nsiku mia sumba kimana ke miafwanana ko?

PO ya mvimba fwete tuba .ASME B16.11, mutindu ya kufwana,nene, Nsiku ya nsinga (NPT / BSPT / BSPP), Kitini ya mpasi (2000 / 3000 / 6000), grade ya bima, ntalu, ye konso nsunzula yovo nkanda mivavwanga. Yai kele mutindu ya kuluta nswalu ya kubuya kukonda kuwakana ya nsinga mpi kubuya ya QA.

02.Inki fwete talana na tablo ya ba dimensions ya ba fittings ya tubi ya nsinga na ntwala ya kusala komande?

Bantu yina ke sumbaka fwete ndimanene ya bo ke bingaka, classe ya pression, mutindu ya nsinga, mpi mutindu ya kufwananaya ntete. Na nima, bo fwete zikisa nene ya sikisiki ya kati-kati-tii na-nsuka mpi mambu ya fioti-fioti ya nsinga na kutadila mambu yina ke tadila yo .Bamesa ya ASME B16.11, sambu nene na yo ke swaswanaka na kutadila mutindu, nene mpi kitini.

03.Nkia nswaswani yampwena ina vana vena nsinga mia nsinga wa NPT, BSPT, ye BSPP?

NPTmpidinaBSPTkele bansinga ya kukonda ngolo, na ntangu .BSPPkele nsinga ya paralele. Yo ke tendula nde mutindu ya kukanga kele ya kuswaswana, mpi bansiku yai ya nsinga kele .ke lenda soba vena kusumba bima. E nlonga una ye tezo kiafwana kansi una ye mpila ya nsinga miambi, ulenda kwamanana fwasa e ntangwa ya siwa.

04.Inki fwete tala ntangu ya kusumba couplage ya tubi ya nsinga, mingi-mingi na nene ya 1/2 inch ti 1 inch?

Sambu na acouplage ya tiyo, mingi-mingi1/2 inch ya nsinga ya tiyompidina1 inch ya nsinga ya tiyo, ba chek ya mfunu kele .kundima ya jauge ya nsinga, classe ya pression, grade ya bima, qualité ya masini, mpi traçabilité. Na ba nene yai ya fioti-ya bo ke sadilaka mingi, sikisiki ya nsinga ke vandaka ti bupusi ya ngolo na vitesi ya kukanga mpi ya kuvukisa.

05.Inki mikanda ya kutala kele mfunu mingi sambu na bima ya ke simbaka tubi ya nsinga na ntwala ya kutinda yo?

Ba chek ya kuluta mfunu na ntwala ya-kutinda kele .kwenda/ve-kwenda kuzikisa ntalu ya nsinga, kutala kiteso, kundimisa bidimbu, mpi .MTR / kulandana ya nimero ya tiya. Sambu na kisalu ya kele ti kigonsa ya nene-, basumbi lenda lomba mpiMT/PTtokumeka ya hydrostatique / ya mupepesambu na kufyotuna mavwanga ya kubaka mpi retard ya kutula bima.
